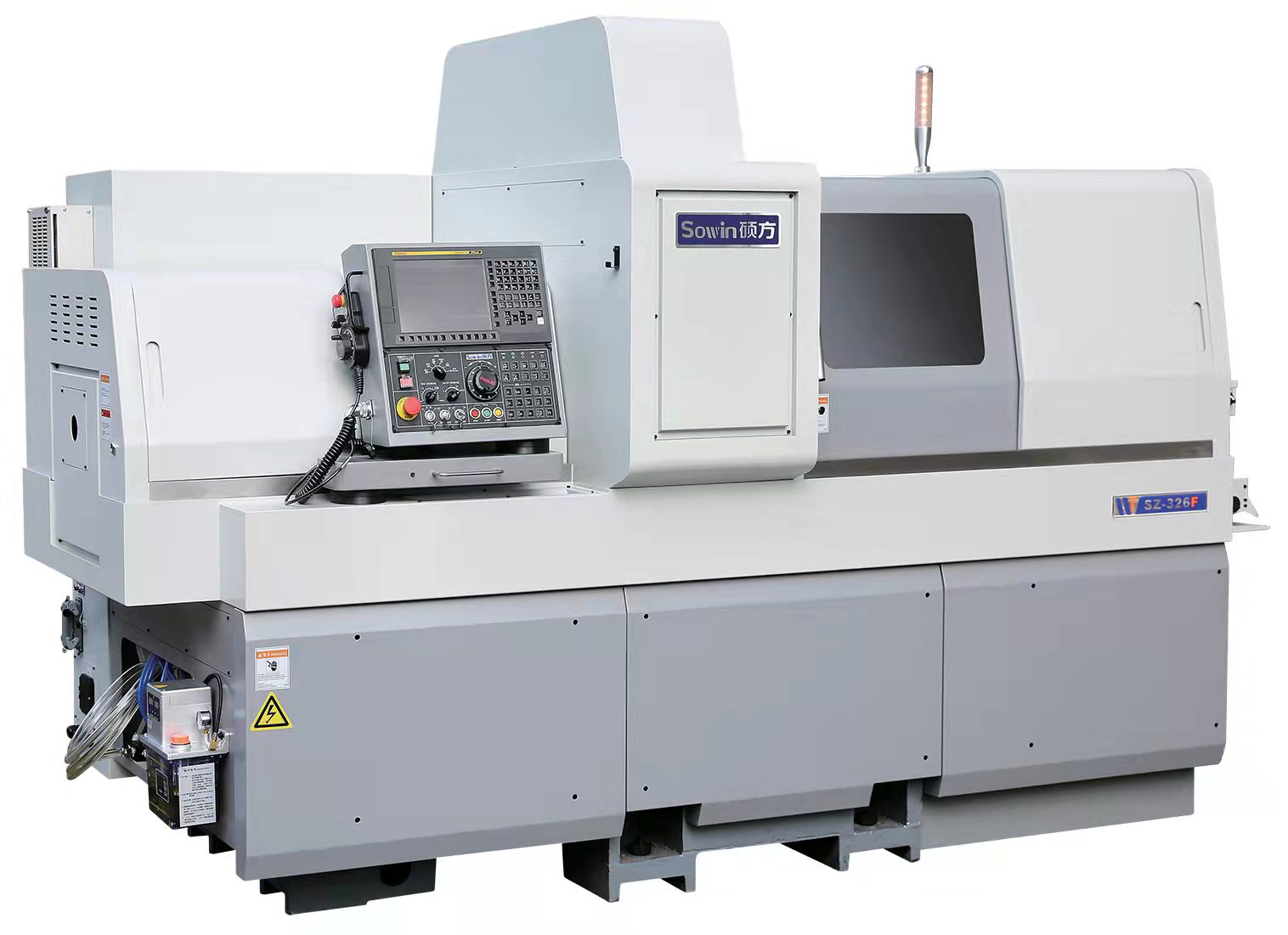

SZ-326F
加工直徑：φ8-φ32
產品描述

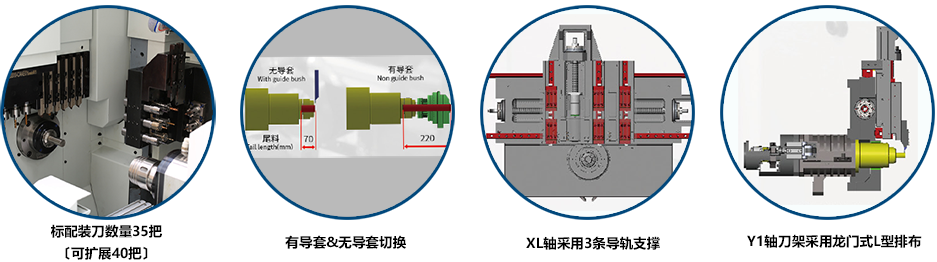

●全(quan)新一體式的床身，借助有限(xian)元分析（FEA）進行優化設計，在滿足(zu)高剛性、高精密加工 的同時，在吸收振動、減少(shao)共振方面效果明顯(xian)
●標配裝(zhuang)刀數量35把，〔可擴(kuo)展(zhan)40把〕，刀具豐富(fu)，適合復雜零件的加工；
●可選擇機(ji)械(xie)導套或者電導套結(jie)構(gou)模式,實現高速(su)、高精(jing)度加工；
●側(ce)銑(xian)動力(li)采用中慣量(liang)伺服電機，扭力(li)大刀具采用油冷模(mo)式(shi)，提(ti)高動力(li)頭壽命；
●背軸刀(dao)臺刀(dao)具具備：車削(xue)、側面銑削(xue)、正(zheng)面偏心加工、鏜(tang)孔加工，完全(quan)實現主背軸同時加工能力，高效生產；
●進給軸采用(yong)(yong)30型(xing)滾柱導軌及選用(yong)(yong)加長滑塊和32型(xing)雙螺母(mu)絲桿，支(zhi)撐(cheng)剛性強，絲桿壽命(ming)更長；
●有導套與(yu)無導套靈活切(qie)換,可實現一機兩(liang)用(yong)；
應用領域(yu)：5G/智(zhi)能家電/電動工(gong)具/漁具/消費電子/醫(yi)療器械/新(xin)能源汽車/國防軍工(gong)等行業。
咨詢熱線：0512-36825901
技術(shu)參(can)數(shu)介紹
| 型號 Model | SZ-326F 6軸， 6 axis, dual spindle | SZ-386F 6軸，雙主軸走心機 6 axis, dual spindle | |||

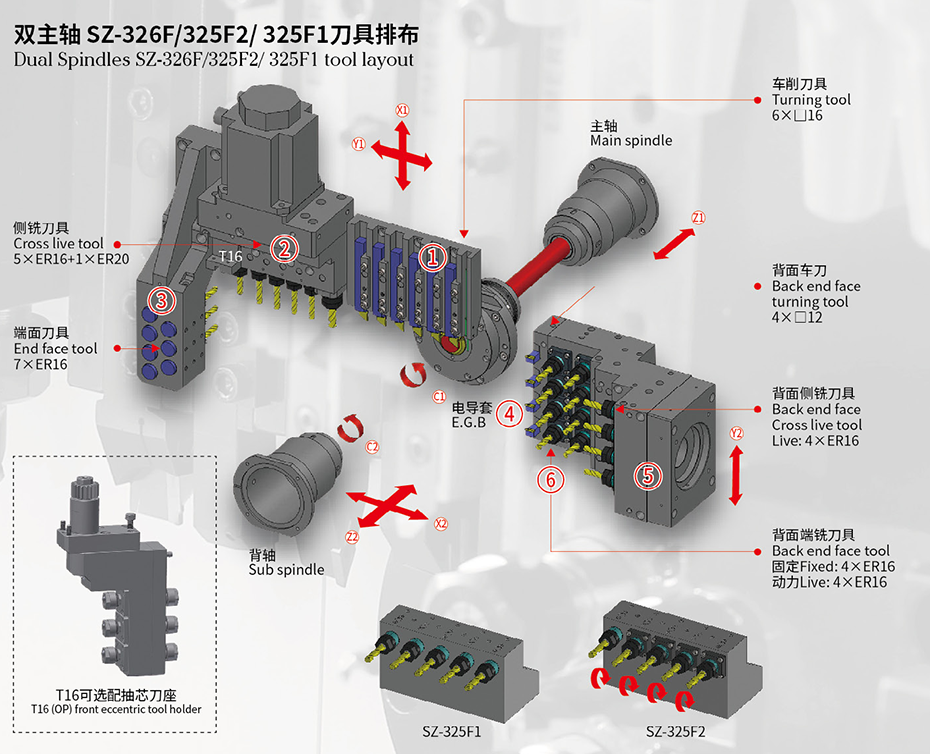

刀具排布簡圖 Cutting-tool layout sketch |  |  | |||
| NC裝置 NC device | 三菱 Mitsubbishi M80 | 三菱 Mitsubbishi M80 | |||
| 電源 Power source | 200AVC | 200AVC | |||
| 機床額定功率 Lathe rated power | Kw | 20 | 20 | ||
| 加工范圍 Machining range | 最大加工直徑 Machining range dia. | mm | ? 32 | ? 38 | |
主軸最大夾持直徑 Main spindle max clamping dia. | mm | ? 32 | ? 38 | ||
最大一次送料長度 Max feed length (once) | mm | 320 | 320 | ||
| 主/背軸 Main/sub spindle | 主軸功率 Main spindle power | Kw | 5.5/7.5 | 5.5/7.5 | |
| 背軸功率 Sub spindle power | Kw | 3.7/5.5 | 3.7/5.5 | ||
| 主軸最大通孔直徑 Main spindle max through hole dia. | mm | ? 39 | ? 39 | ||
| C軸分度 C axis resolution | ° | 0.001 | 0.001 | ||
| 主/背軸轉速 Main/sub spindle rev speed | rpm | 6000 | 5000 | ||
| 背軸最大夾持直徑 Sub spindle max clamping dia. | mm | ? 32 | ? 38 | ||
| 背軸最大通孔直徑 Sub spindle max through hole dia. | mm | ? 39 | ? 39 | ||
| 主軸最大鉆孔深度 Main spindle max drilling depth | mm | 60 | 60 | ||
| 主軸最大行程 Main spindle max travel | 有導套 With guide bush | mm | 320 | 320 | |
| 無導套 Non guide bush | mm | 80 | 80 | ||
| 最大刀具安裝數量 Max tool installed qty. | pcs | 35 | 35 | ||
| 主軸刀具 Main spindle tool | |||||
| ①車削刀具 OD Turning tool | 數量×型號 Qty.×Model | 6X¨16 | 4X□16+1X□20 | ||
| ②側銑刀具 Cross live tool | 數量×型號 Qty.×Model | 5XER16+1XER20 | 5XER16+1XER20 | ||
| 鉆孔直徑 Drilling dia. | mm | ? 10 | ? 10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | M8 | M8 | |||
| 動力頭轉速 Live tool rev speed | rpm | Max 4500 | Max 4500 | ||
| 動力頭功率 Live tool power | Kw | 1.5 | 1.5 | ||
| ③端面固定刀具 End face fixed tool | 數量×型號 Qty.×Model | 7XER16 | 7XER16 | ||
| 鉆孔直徑 Drilling dia. | mm | ? 10 | ? 10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | M8 | M8 | |||
| 背軸刀具 Sub spindle tool | |||||
| ⑥端面固定 End face fixed | 數量×型號 Qty.×Model | 4×ER16 | 4×ER16 | ||
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | ||
螺紋加(jia)工(攻(gong)絲/板(ban)牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| 動力刀具 Live tool | ⑥端面動力 End face live tool | 數量×型號 Qty.×Model | 4×ER16 | 4×ER16 | |
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
動力頭轉速 Live tool rev speed | rpm | Max 4500 | Max 4500 | ||
| 動力頭功率 Live tool power | Kw | 1.5 | 1.5 | ||
| ⑤側銑刀具 Cross live tool | 數量×型號 Qty.×Model | 4×ER16 | 4×ER16 | ||
| 鉆孔直徑 Drilling dia. | mm | Max φ10 | Max φ10 | ||
| 螺紋加工(攻絲/板牙) Tapping/Threading die dia. | Max M8 | Max M8 | |||
| ④車刀 OD Turning tool | 4X¨12 | 4X¨12 | |||
| 電導套 Electronic rotary guide bush | Kw | 1 | 1 | ||
| 快速進給速度 Rapid feed speed | m/min | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y1/Y2) | ||
| 進給電機功率 Feed motor power | Kw | 1.5(Z1/Z2/X1/X2/Y1/Y2) | 1.5(Z1/Z2/X1/X2/Y1/Y2) | ||
| 切削油泵功率 Cutting oil pump power | Kw | 0.4 | 0.4 | ||
| 主/背軸冷卻油泵功率 Main/sub spindle cooling oil pump power | Kw | 1.2 | 1.2 | ||
| 潤滑油泵功率 Lubricating oil pump power | Kw | 0.015 | 0.015 | ||
| 接料盒最大接料長度 Max collecting length of workpieces collect box | mm | 100 | 100 | ||
主軸(zhou)高度（主/背軸(zhou)距離床身最底(di)部） Main/sub spindle center to the bottom of lathe body | mm | 1100 | 1100 | ||
| 切削油箱體積 Cutting oil tank volume | L | 180 | 180 | ||
| 氣源壓力 Air pressure | Mpa | ≥0.5 | ≥0.5 | ||
| 凈重 Net weight | Kg | 5000 | 5000 | ||
| 外形尺寸（長×寬×高）Dimensions(L×W×H) | mm | 2850X1600X2060 | 2850X1600X2060 | ||
注Notes：技(ji)術參數 如有變(bian)更(geng)，恕不另行(xing)通知(zhi)。Technical parameters are subject to change without prior notice.
</table
</t
| 326F/386F系列 326F/386F series | ||
| 選配系統 OP system | SYNTEC 220TB | FANUC Oi-TF Plus |
| 電源 Power source | 380VAC | 200VAC |
| 側銑動力頭功率Cross live tool power | 1.7Kw | 1.2Kw |
| 側銑動力頭轉速Cross live tool rev speed | 4500rpm | 4500rpm |
| 背面動力頭功率Back live tool power | 1.7Kw | 1.2Kw |
| 背面動力頭轉速Back live tool rev speed | 4500rpm | 4500rpm |
| 進給電機功率 Feed motor power | 1.7Kw(Z1/Z2/X1/X2/Y1/Y2) | 1.2Kw(Z1/Z2/X1/X2/Y1/Y2) |
| 快速進給速度 Rapid feed speed | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y
